君誠鋼塑復合管生產指導書

　　(涵蓋工藝流程、技術標準、質量控制及常見問題解決)

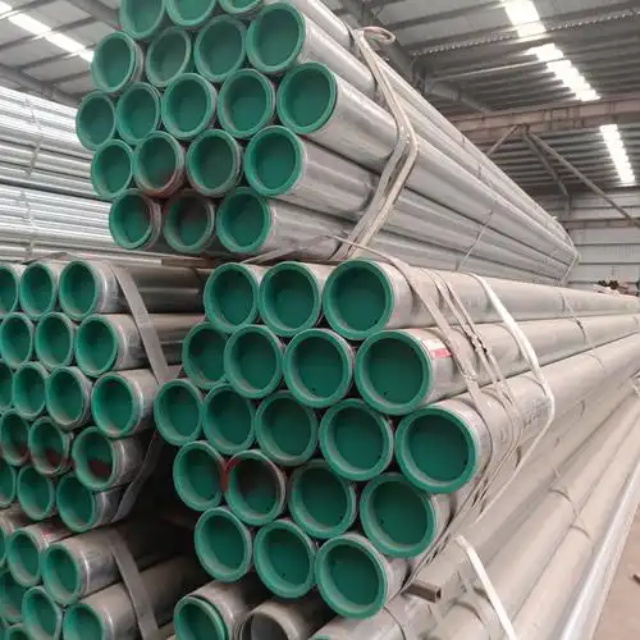

　　一、鋼塑復合管概述

　　定義：鋼塑復合管是以無縫鋼管或焊接鋼管為基管，內壁或內外壁涂覆塑料層(如PE、PPR、環氧樹脂等)的復合管道，兼具鋼管的強度與塑料的耐腐蝕性。

　　應用場景：

　　飲用水系統：內襯PE/PPR，無毒無味，符合飲用水標準。

　　消防系統：內外涂環氧樹脂，耐高壓、耐腐蝕。

　　化工流體輸送：外防腐+內襯耐酸堿塑料層。

　　燃氣輸送：內襯PE，抗靜電、阻燃。

　　二、生產工藝流程

　　君誠鋼塑復合管生產遵循“基管預處理→涂覆成型→固化檢測→包裝入庫”四大核心步驟，具體流程如下：

　　1. 基管預處理

　　目的：去除油污、鐵銹，增強塑料層與鋼管的附著力。

　　步驟：

　　除銹：采用噴砂(Sa2.5級)或酸洗磷化工藝，表面粗糙度達40-70μm。

　　清洗：高壓水沖洗+烘干(溫度≥120℃，避免水分殘留)。

　　檢驗：目視檢查基管表面無銹斑、油污，附著力測試(劃格法≥3級)。2. 涂覆成型

　　內涂層工藝：

　　熱熔擠出法：將PE/PPR顆粒加熱至180-220℃，通過模具均勻涂覆于基管內壁，厚度0.8-3.0mm。

　　靜電噴涂法：環氧樹脂粉末通過靜電吸附于基管內壁，適用于薄涂層(0.2-0.5mm)。外涂層工藝：

　　纏繞法：聚乙烯帶或聚丙烯帶螺旋纏繞于基管外壁，厚度1.5-3.0mm。

　　噴涂法：外壁噴涂環氧樹脂或聚氨酯，厚度0.3-1.0mm。3. 固化與檢測

　　固化：

　　內涂層：紅外線加熱(溫度200-250℃，時間5-10分鐘)。

　　外涂層：自然冷卻或水冷(避免急冷導致開裂)。檢測：

　　厚度檢測：超聲波測厚儀，內涂層誤差≤±0.2mm，外涂層≤±0.3mm。

　　附著力測試：劃格法或拉拔試驗(≥5MPa)。

　　電火花檢測：15kV電壓下無擊穿點(檢測涂層完整性)。4. 包裝與入庫

　　包裝：兩端加裝塑料蓋防塵，外纏防潮膜，捆扎牢固。

　　標識：噴印規格、生產日期、執行標準(如CJ/T 120-2016)。

　　入庫：按規格分類存放，避免陽光直射。

　　三、關鍵技術參數與標準

　　1. 基管要求

　　2. 涂層性能

　　3. 執行標準

　　國標：CJ/T 120-2016《給水涂塑復合鋼管》。

　　消防專用：GB 5135.20-2010《自動噴水滅火系統 第20部分：涂覆鋼管》。

　　出口標準：ASTM F1281(美國)、DIN 30670(德國)。

　　四、質量控制要點

　　1. 原材料控制

　　基管：檢查材質證明書，抽檢力學性能(屈服強度≥235MPa)。

　　塑料層：PE/PPR需符合GB/T 13663-2018，環氧樹脂粉末需提供無毒檢測報告。2. 過程監控

　　溫度控制：涂覆溫度誤差≤±5℃，固化溫度誤差≤±10℃。

　　涂層厚度：每班抽檢3次，記錄數據并存檔。3. 成品檢驗

　　全檢項目：外觀、尺寸、電火花檢測。

　　抽檢項目：附著力、耐壓強度(每批抽檢5%)。

　　五、常見問題與解決方案

　　1. 涂層附著力不足

　　原因：基管除銹不徹底、涂覆溫度過低。

　　解決方案：

　　重新噴砂除銹至Sa2.5級。

　　提高涂覆溫度至工藝要求范圍。2. 涂層厚度不均

　　原因：擠出機壓力不穩定、基管橢圓度超標。

　　解決方案：

　　校準擠出機壓力，定期維護設備。

　　篩選橢圓度合格的基管。3. 內涂層氣泡

　　原因：基管內壁水分殘留、涂覆速度過快。

　　解決方案：

　　延長烘干時間至≥30分鐘。

　　降低涂覆速度至0.5-1.0m/min。

　　六、生產效率優化建議

　　自動化升級：

　　引入在線測厚儀、自動噴砂機，減少人工干預。工藝參數標準化：

　　制定《鋼塑復合管工藝參數表》，明確溫度、速度、壓力等關鍵參數。員工培訓：

　　定期開展質量意識培訓，強化首檢、巡檢、終檢制度。

　　七、總結與建議

　　核心要點：

　　基管預處理是質量基礎，涂層附著力是關鍵指標。

　　嚴格遵循工藝參數，避免人為因素導致質量波動。推薦做法：

　　建立質量追溯系統，記錄每根管材的生產批次、檢測數據。

　　與第三方檢測機構合作，定期抽檢產品性能。風險提示：

　　飲用水用鋼塑復合管需重點關注衛生性能，避免使用回收塑料。

　　消防用管需通過國家固定滅火系統檢測中心認證。

　　結語：君誠鋼塑復合管的生產需兼顧工藝精度、質量控制與效率提升。通過標準化流程、嚴格檢測與持續優化，可確保產品滿足不同場景的需求。如需進一步了解具體工藝細節或技術支持，建議聯系君誠技術部門獲取定制化方案。
