君誠鍍鋅管安裝技術交底文件

　　工程名稱：_________________________

　　交底部門：_________________________

　　交底人：_________________________

　　接收人：_________________________

　　交底日期：______年____月____日

　　執行標準：GB/T 30912015《低壓流體輸送用焊接鋼管》、GB 502422016《建筑給水排水及采暖工程施工質量驗收規范》

　　一、施工準備

　　1.1 材料驗收

　　資質核查：需提供君誠鍍鋅管出廠合格證、質量證明書，核對規格型號、公稱壓力(≤2.5MPa)與設計圖紙一致性，重點確認材質為Q195235系列。

　　外觀檢查：鍍鋅層應均勻完整，無漏鍍、起皮、白銹(堿式碳酸鋅);管身無壓扁、裂紋、凹陷，螺紋部位無斷絲、缺絲(允許斷絲數≤1絲/20mm)。

　　尺寸驗證：按君誠鍍鋅管厚度標準抽檢壁厚，允許偏差為DN≤15時±12.5%或±0.6mm(取大值)，DN>15時±10%或±0.2mm(取大值)。

　　1.2 工具與環境準備

　　工具清單：套絲機(配備14寸板牙)、砂輪切割機、管鉗(規格匹配管徑)、滾槽機(溝槽連接用)、水平儀、扭矩扳手、銼刀、毛刷、干膜測厚儀。

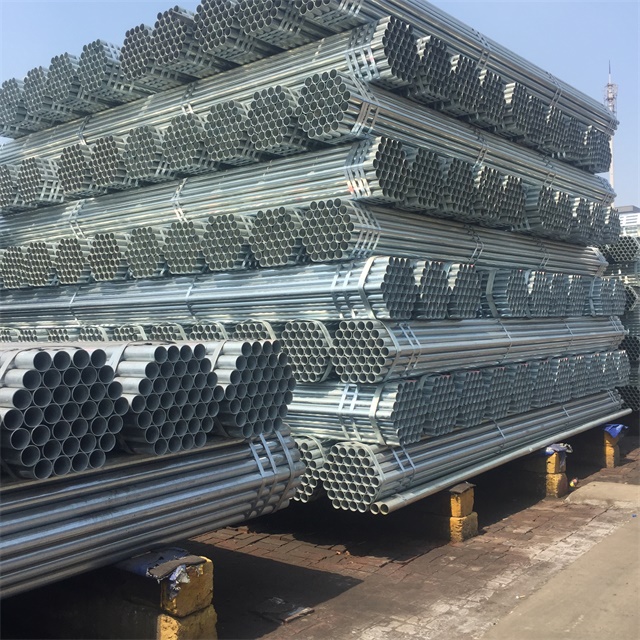

　　環境要求：現場清理平整，管材堆放需墊高300mm以上并覆蓋防雨布;施工溫度535℃，相對濕度<85%，嚴禁雨霧、大風天氣戶外作業。

　　測量放線：按設計圖紙標定管道走向、標高及支吊架位置，長距離敷設需預留熱脹冷縮補償量(每10m預留510mm)。

　　二、核心安裝工藝

　　2.1 切割與預處理

　　切割方式：優先采用砂輪切割機，嚴禁氣割(避免破壞鍍鋅層)，切口應與管中心線垂直，垂直度偏差≤1°。

　　毛刺處理：用銼刀徹底清除切口內外毛刺，管端倒角15°30°，防止劃傷密封材料或堵塞管路。

　　螺紋加工：套絲時采用乳化液冷卻，絲扣應清晰完整，無毛刺，有效螺紋長度：DN1525為11.512mm，DN3250為1314mm，加工后立即清理鐵屑。

　　2.2 連接方式操作

　　2.2.1 螺紋連接(DN≤100mm)

　　1. 密封材料選用聚四氟乙烯生料帶(23層)或?qū)Ｓ妹芊飧啵p繞方向與螺紋旋向相反(順時針纏繞)，避免擰緊時松散。

　　2. 采用管鉗或扭矩扳手擰緊，標準扭矩如下：DN15為1520N·m，DN25為3040N·m，DN50為6080N·m，緊后預留23圈有效螺紋。

　　3. 嚴禁過度擰緊導致管件脹裂，連接后用棉紗清理溢出的密封材料。

　　2.2.2 溝槽連接(DN≥65mm)

　　1. 用滾槽機在管端壓制標準溝槽，槽深、槽寬符合GB 5135.11要求，槽口與管端距離1015mm，避免壓傷鍍鋅層。

　　2. 安裝橡膠密封圈(選用與介質兼容的丁腈橡膠或三元乙丙橡膠)，確保密封圈無扭曲、破損，涂抹薄層潤滑劑(非石油基)。

　　3. 對齊管道軸線，套上卡箍件，用螺栓對稱緊固，直至卡箍殼體貼合均勻，扭矩按廠家要求執行(通常DN100為5060N·m)。

　　2.3 支吊架安裝

　　管徑(DN)

　　支架間距

　　安裝要求

　　1525

　　≤2.5

　　固定支架與管道接觸緊密，滑動支架預留510mm熱位移量;立管每層設管卡，高度1.51.8m，轉角處增設加強支架

　　3250

　　≤3.0

　　65100

　　≤4.0

　　125150

　　≤5.0

　　三、質量控制要點

　　3.1 防腐補口

　　切割、套絲、焊接部位需立即補防腐：先用砂紙打磨露出新鮮鋅層，涂刷環氧鋅黃底漆(干膜厚度≥40μm)，干燥后再涂丙烯酸聚氨酯面漆(干膜厚度≥60μm)，總厚度≥100μm，用干膜測厚儀抽檢合格率≥90%。

　　3.2 壓力試驗

　　1. 試驗壓力：按公式P=2ST/D計算(S為屈服強度60%，T為公稱壁厚，D為外徑)，且≥0.6MPa，最大不超過5.0MPa。

　　2. 試驗流程：系統充滿水排凈空氣，緩慢升壓至試驗壓力，保壓30分鐘，壓力降≤0.05MPa且接口無滲漏為合格。

　　3. 注意事項：試壓合格后及時排水，冬季需采取防凍措施。

　　3.3 外觀驗收

　　管道橫平豎直，水平度偏差≤2mm/m，垂直度偏差≤3mm/m;

　　焊縫表面無裂紋、氣孔，咬邊深度≤0.5mm;

　　穿越墻體、樓板時加裝套管，套管長度超出墻面20mm、樓板50mm。

　　四、安全文明施工

　　高空作業需系安全帶，搭設腳手架，嚴禁拋擲工具;

　　電動工具接地可靠，砂輪切割時佩戴護目鏡;

　　涂料存放遠離火源，施工區域通風良好，佩戴防毒口罩。

　　五、成品保護

　　安裝完成后管口封堵，避免雜物進入;埋地管道敷設時上方300mm處鋪設防腐警示帶，回填土分層夯實(壓實度≥90%);明裝管道避免碰撞，標識介質流向及公稱壓力。

　　六、交底確認

　　本人已認真閱讀并理解本交底內容，承諾嚴格按要求施工。

　　接收人簽字：_________________________

　　日期：______年____月____日
